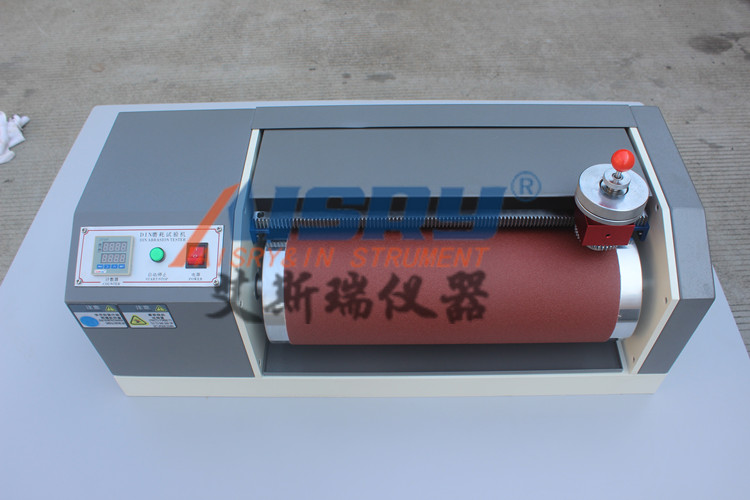

DIN橡膠磨耗試驗機用途:本機適用于彈性材料、橡膠、輪胎、傳送帶、鞋底、軟合成革等材料的耐磨。
DIN橡膠磨耗試驗機原則:
l在規定的接觸壓力和給定的面積下，樣品與砂紙成一定角度，測量樣品在一定等級的砂紙上摩擦產生的研磨性。
l將砂紙包裹在滾筒表面，用砂紙將樣品壓在滾筒上，使樣品沿滾筒橫向移動。磨損發生在圓柱形樣品的一端，測量樣品的質量損失，由樣品的密度計算體積磨損。
l該試驗機符合din-53516、iso/dis-4649、bs 903第9部分和GB-9867的要求。
參數：
試件載荷：2.5N 0.2N 5 N 0.2N
滾筒直徑：φ(150±0.2)毫米
滾筒長度：460毫米
磨損行程：40米(20米)
磨損速度：0.32米/秒
體積(大約)：70厘米×30厘米×30厘米
重量(近似值)：50公斤
電源：1∮交流220伏3A(根據國家或名稱)
處理說明：
1.電源條件::請根據本機銘牌上的標簽配置正確的電源。
危險：■輸入電壓的誤差范圍應在10%以內，機器應適當接地，以防止機器接地，漏電會造成損壞。
2.工作環境要求:溫度23±2℃，濕度60±5%。
3.這臺儀器應該放在水平的桌子上。
準備試件:
1.試件的生產:
1.1試件尺寸為:φφ16mm，厚度為6mm~14mm。
[注意]
■試件可以用標準模具手工成型，也可以用DIN鉆孔機鉆孔，不能打孔。
■試件厚度不小于2mm。
■試件厚度大于2mm但小于6mm，且其硬度不小于φ16mm材料(如樹脂膠)，使厚度大于6mm但其總厚度不可以超過14mm。
■如果試驗材料是松散和空的，粘貼硬度不小于8IRHD，16mm材質(如樹脂膠)。這可以使試件牢固地固定在卡盤上。同時，試件在卡盤上不會變形，但其總厚度不應超過14毫米。
■以上為建議標準，詳情請參考相關標準。
1.2試件的標準狀態:試驗前，應在溫度23℃±2℃，相對溫度65±2%的狀態下保持48小時以上。
1.3.試件數量:同一材料應試三件以上。
操作步驟:
1.更換砂紙:
1.1取長473±1mm，寬至少400mm但不超過滾筒長度的砂紙，平均厚度約為1.0±0.2mm。
1.2取三片與滾筒長度相等、厚度不超過0.2毫米、寬度為25-50毫米的雙面膠帶，均勻地貼在滾筒表面，每片雙面膠帶應與滾筒軸線平行。
1.3固定砂紙時，砂紙背面的箭頭應朝向機器后方，且必須緊貼在滾筒上。砂紙的前端和后端必須對齊并平行于輥軸。
1.4砂紙兩端粘合時，縫隙小于2mm，但不能重疊。
1.5換好的砂紙一定要用金屬片打磨一兩次(無負荷)(操作方法見下面第5節)。
■一條雙面膠帶被粘合在砂紙的兩端。
■滾筒必須保持無塵和清潔。更換舊砂紙時，應清潔滾筒上的雙面膠帶。
■打磨的砂紙是干凈的。
2.用標準膠校正砂紙的磨粒磨損是否在180mg~220mg之間。該方法如下:
2.1提起整個支架。
2.2夾緊標準膠
2.2.1逆時針方向松開螺母，卡盤會變大。將標準膠(標準膠可以用后一次，只要其厚度或標準膠上膠的材料總厚度大于6mm~14mm)放入卡盤，按住試件，同時順時針鎖緊螺母。
2.2.2將金屬厚度塊放在裝有標準膠的卡盤上，順時針或逆時針調整螺栓，使標準膠與金屬厚度塊平行(使標準膠露出卡盤2mm左右)。
2.3然后將整個支架移動到起點位置，并放置在螺旋齒輪上。
2.4將2.5N和5.0N的重物放在負荷座上。
2.5.開始測試:
2.5.1接通正確的電源，打開(電源鍵)按(測試鍵)進行預磨，使紗布與試件的預磨相匹配(預磨到全行程的一半左右時按(停止鍵)停止，并在標準膠上做標記)。
2.5.2從卡盤上取下標準膠，除去表面殘留的膠粒，用天平稱量(W1 ),精準至0.1毫克
2.5.3將整個支架返回起點，并再次夾住第2.5.2節中稱重的試件。
2.5.4再次按下(測試鍵)開始研磨至40m(約84轉)，即在整個行程后按下(停止鍵)停止機器。
2.5.5從卡盤上取下標準膠，除去表面殘留的膠粒，再次用天平稱量(W2)，精準至0.1mg。
■打磨時用刷子清潔砂紙。
■測試時，必須松開螺釘。如果鎖定，它不能旋轉。
2.5.6至少測試三種標準膠，取平均值。
2.5.7用下列公式計算標準橡膠磨耗量:Q=W1(20M)-W2(40M)
■分析標準橡膠的磨損量，確定砂紙的磨損量是否在180mg~220mg之間。
■如果砂紙的磨粒磨損大于220mg，說明砂紙?zhí)?，必須重新給砂紙進金屬片。
研磨一次(空載下)。打磨后去除砂紙上的灰塵，然后用標準膠按上述方法測量，直到磨損量達標。
■如果砂紙的磨損小于180毫克，必須更換成新砂紙。
3.測試樣品:
3.1只有在已知標準橡膠的磨損量后，才能測試試樣。
3.2測試試件的折合重量(如標準膠的操作方法)，測試三個試件，取平均值。
3.3計算試件的磨損量:△m=試件磨前重量-試件在整個行程中的重量。
3.4用比重天平測量試樣的密度，即比重。(注:比重天平要自備！！)
1.5測試結束后，關閉電源。
結果判斷:
將數值代入下式，計算試件磨損量A(mm3)。
A = △m ×200mg/Q×S
注:△m:試件的磨損量。
q:標準橡膠磨耗量。
s:試件的比重(mg/mm3)。
注意:
1.由于試驗材料耐磨性低(如小顆粒橡膠、EVA、聚醚聚氨酯)，可降10.0±0.2N
小至5.0±0.1N；同時將轉速從84降到42或21，材料與砂紙的相對位移約為20m或10m。樣品磨損可乘以2或4，但所用方法應在報告中注明。
2.如果試件不轉動，取下齒輪，換上我公司附帶的圓輪，固定在卡盤上。同時，鎖緊螺絲。
維護程序
1.儀器在使用前必須放在穩定的桌子上，
2.使用過程中不允許移動機器；
3.選擇相應的電源電壓，不可過高，以免燒壞器件；
4.儀器出現異常時，請聯系本所及時處理；
5.機器工作時必須有良好的通風環境。
6.按鍵機各部件，由于工作負荷較重，請及時給機械部分添加潤滑油；
7.每次測試后，清潔機器并保持清潔；
8.控制箱應用干布擦拭，不要用濕布。
9.做好設備的接地工作。
