IPX 1-6防水測試系統淋雨試驗箱艾斯瑞介紹結構簡介：

1本設備由優質不銹鋼制成。該設備由擺動管、擺動管支架、擺動管傳動機構、工作轉盤和電氣控制部分組成。其中擺動管支架箱體和旋轉臺防護罩采用SUS304不銹鋼發際線板。擺動時擺動管不晃動。設備轉臺的樣品架、法蘭、螺紋接頭等附件由不銹鋼或符合標準要求的材料制成。

2本設備設計有一套滴落試驗裝置，設計在設備頂部，尺寸為800 * 800 mm，噴嘴間距設計為20mm，噴嘴采用0.4mm孔徑噴嘴。噴嘴中有螺紋和密封圈，替代了一些直入式噴嘴長期使用后噴嘴接頭磨損的缺陷，在頻繁測試時噴嘴會脫落，嚴重影響測試結果的準確性。總共使用了1600個噴嘴。該設備可直接用觸摸屏設定雨量，方便可靠，無需繁瑣的調節流量計的操作。滴水盤可以上下升降，上下限設計為防止人工操作造成損壞。

3本設備設計安裝一套直徑800MM擺管，可以60-180度(理論值，其實轉盤直徑要去掉)。擺管通過法蘭與支架連接，安裝拆卸很是方便。按內徑擺管15mmSUS304工業不銹鋼管彎曲，可以前后擺動。同時，控制在一定流量和壓力下的水通過擺動管上的噴嘴噴出，對試樣進行水壓試驗。本發明設計合理，制造，維護方便。總共有R400 - 25個噴孔，其中17個在制作IPX3時預留，8個用配備的快速手擰頭密封。

4.擺動管的擺動由先進的步進電機完成，旋轉頻率和角度可由觸摸屏控制器自動控制。在屏幕上設定好擺管的擺速和擺角后，擺管按照設定值運行，操作簡單。樣品架轉盤水平旋轉360度。設計了一套可傾斜的臺面，可傾斜15/30/45，滿足GB2423.38-2008對傾斜回轉臺的要求(目前很多回轉臺只能傾斜15°)，傾斜后回轉臺可以旋轉，補充了滴水試驗時由于回轉臺的設計條件不能旋轉樣品的缺點。整個設備設計合理，經久耐用。設備在滿足國家標準的前提下，在各方面性能穩定的基礎上，更加實用，易于控制。

5.該設備配有一套儲水箱，具有足夠的試驗能力，為噴水提供擺動管，水箱由304不銹鋼制成。蓋住水箱，防止灰塵和碎屑進入。吸水電機將水箱中的水抽入管道，通過調節減壓閥，保持規定的流量和壓力，從擺動管的噴嘴噴出。試驗用水可以循環使用。配有壓力抽吸泵和流量計、排水閥、壓力表和水過濾器。

6.樣品架轉盤的設計載荷為100 kg(由客戶確定)，可水平旋轉360度，轉速為1-4轉，由PLC程序控制，調速器控制。整個設備設計合理，經久耐用。設備在滿足國家標準的前提下，在各方面性能穩定的基礎上，更加實用，易于控制。

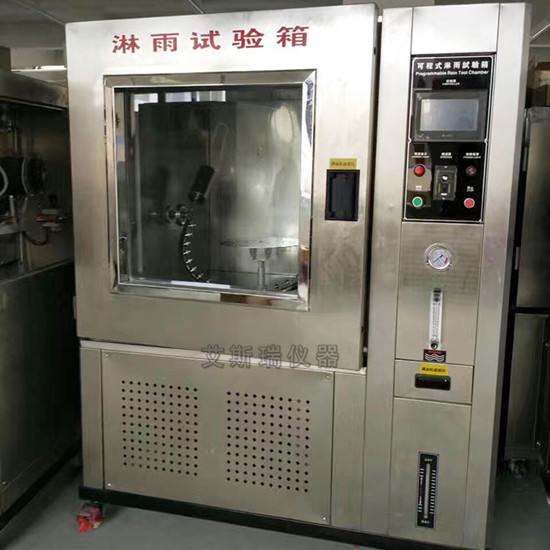

 淋雨試驗箱

7。AISRY本設備配有符合GB4208-2017中IPX5和IPX6的測試噴頭。供水系統采用雨箱系統中的供水系統。灑水車設計有連接管，噴灑角度可調節。連接管的一端通過φ250mm的圓管與箱體連接，連接管的長度為2800mm，連接管用硅膠密封，保證水不會停留在地面上。灑水車和流量計采用高強度鋼絲管連接，安全性和可靠性高。一端與高度可調的支撐架聯動，防止地面不平，造成制作IPX6時的水射流噴到管壁上，影響實驗結果。在實驗過程中，可以將樣品牢固地固定在轉盤上，噴出的水流入箱體，通過回水口流回水箱重復使用。不需要手動握住噴頭，也不需要專門做防水地板和房間，節省了很多工程施工帶來的不便。

IPX 1-6防水測試系統淋雨試驗箱結構簡介，艾斯瑞小編有介紹得不周到的地方敬請見諒，同時我會在官網期待您的咨詢，每次咨詢都是對本小編的支持與鼓勵，謝謝各位客戶。
